卷筒電纜選型

文章出處：www.yiibai.cn 作者：BCC玖泰電纜時間：2023-12-21 15:17:16 瀏覽量：返回上一頁

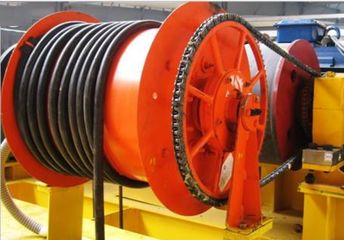

電纜卷筒是為大型移動設備提供動力電源、控制電源或控制信號的電纜卷繞裝置，卷繞在該卷筒上的電纜一般被稱之為卷筒電纜。

電纜卷筒的技術難點是要保證卷繞電纜的速度與設備移動速度的同步，同時還要保證卷繞過程中電纜不受損傷，到達長期穩定使用的目的。因此，要求卷筒電纜選型時應綜合考慮電纜以下因素。

1、卷筒電纜承受力N：電纜型號，卷繞長度，卷筒安裝方式，設備移動速度，以及是彈力式還是重錘式卷筒密切相關。

2、安裝環境：戶外還是室內，是否有酸堿腐蝕，以及是否會受到外界不可避免硬力。

3、卷筒電纜的彎曲半徑：電纜小彎曲半徑要小于卷筒半徑。

4、卷筒電纜直徑（粗細）和卷筒槽寬匹配：電纜直徑過大和卷筒內側槽寬過窄：電纜無法進入卷筒槽，電纜與電纜之間，電纜和卷筒槽凸出部分容易受嚴重擠壓，電纜局部磨損嚴重，尤其是在行程較長，電纜上下移動等要承受較大拉力的情況下，更容易出現護套磨損，電纜起旋，斷芯。

卷筒電纜直徑過小和卷筒內側槽寬過大：電纜跳出電纜槽，造成兩根電纜擠壓在一根電纜槽的狀況，且電纜和卷筒槽接觸面積較小，自身容易扭動。電纜同樣會出現壓傷，磨損，起旋，較小的線芯被擠壓拉斷等現象。

5、卷筒電纜選取長度應與設備移動距離匹配：長度過長：水平移動電纜容易拖地造成磨損，上下移動電纜末端容易下垂抖動扭轉，電纜固定端容易折斷或卡口處磨損，以及加大受電纜磕碰的風險；長度過短：電纜長期承受較大拉力，加大了和卷筒的摩擦，護套容易變形，細小線芯容易被拉斷。

如果卷筒電纜選型不正確，則容易產生電纜起旋、打扭；斷芯、護套磨損等問題。

問
高柔線的導體越細越好嗎？

答
不少廠家宣稱高柔線的導體是0.06MM甚至是0.05mm（頭發絲0.07），導體越細確實會使得電線變得柔軟，但在高速往復運動過程有巨大的拉扯和拉伸必須考慮電線的抗機械強度，電線越細則機械強度越差，很容易在運動過程中因機械強度不夠而直接被拉斷。電線應根據碰撞截面大小的不同，選擇合適的電線直徑匹配到ZUI佳而不是追求越細越好。
問
500萬次的拖鏈電纜什么價格？

答
拖鏈電纜的價格主要取決于原材料及工藝，二者的有機結合決定了拖鏈電纜耐彎曲的等級。從名稱上，根本無法判斷500萬次拖鏈電纜所用原材料。拖鏈電纜耐彎曲次數中的“每一次”代表的是電纜在跟隨拖鏈進行來回往復移動過程中的一個動態運動過程，這個過程的難易程度，也決定了500萬次拖鏈電纜所用的原材料及工藝，甚至拖鏈電纜的價格。
